輸電線路微氣象站在線監測系統

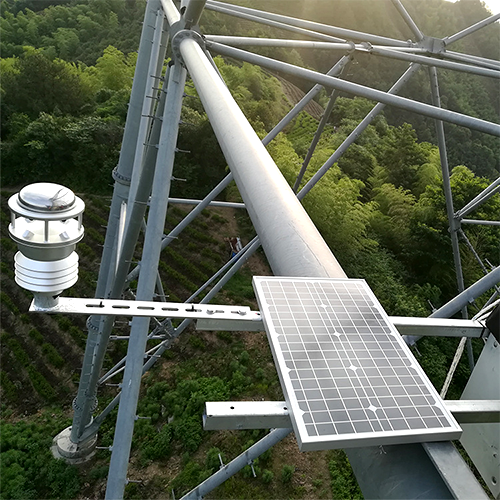

SD101輸電線路微氣象在線監測系統主要用于輸電線路局部氣象環境進行實時監測。系統由采集器、六要素(以下簡稱SW600)、磷酸鐵鋰電池和光伏板組成。采集器定時采集輸電線路現場的風速、風向、環境溫度、大氣相對濕度、大氣壓力和雨量，通過無線上傳到監控中心。當出現異常的時候，系統會以多種方式發出報警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。監控中心亦可對終端設備進行下發控制和遠程升級。支持接入安全平臺。

　優點

采用公司自主研發的SW系列微氣象傳感器，該傳感器功耗低、可在惡劣工況下

可靠運行；

整機功耗比較低，可滿足光照匱乏地區可靠運行；

經過第三方專業機構測試，精度、穩定性、抗干擾性等都有嚴格保障；

采用磷酸鐵鋰，高低溫性能比較好；

可在復雜環境下工作，免維護。

　　技術參數

供電方式	光伏板、磷酸鐵鋰電池
工作溫度	-40~+85°C
平均功耗	0.36W
上傳頻率	默認10分鐘，可設
協議	TCP/IP
外殼材料	金屬
防護等級	IP65
浪涌等級	四級
數據存儲	支持循環存儲最近90天的數據
供電時長	電池充滿后無外界供電的情況下可以工作一個月
通訊方式	GPRS/3G/4G
風速	范圍：0～50m/s（0~75m/s可選）準確度：0.2m/s (0-10m/s)、±2% (>10m/s) 分辨率：0.1m/s
風向	范圍：0～360° 準確度：±1° 分辨率：1°
環境溫度	范圍：-40～+85℃ 準確度：±0.2°C 分辨率：0.1°C
空氣相對濕度	范圍：0～100%（0~80℃）準確度：±2%RH 分辨率：1%RH
大氣壓力	范圍：200～1200hPa 準確度：±0.5hPa(-10~+50℃ ) 分辨率：0.1hPa
降雨量	范圍：0～24mm/min 準確度：0.5mm/min 分辨率：0.01mm/min
靜放電測試	參考 GB/T 17626.2 -2006
浪涌沖擊測試	參考 GB/T 17626.5 -2008
快速脈沖群測試	參考 GB/T 17626.4 -2008
傳導干擾測試	參考 GB/T 17626.6 -2008
IP防護等級測試	參考 GB 4208 -2008
風洞測試	參考 JJG 0001 -1992
高低溫存儲測試	參考 GB/T 2423.2 -2008 參考 GB/T 2423.1 -2008
高低溫運行測試	參考 GB/T 2423.2 -2008 參考 GB/T 2423.1 -2008
振動測試	參考 GB5170.14 -85
鹽霧測試	參考 ISO 6270 -1:1998 參考 ISO 7253:2001 參照 ISO 12944 -6:1998
